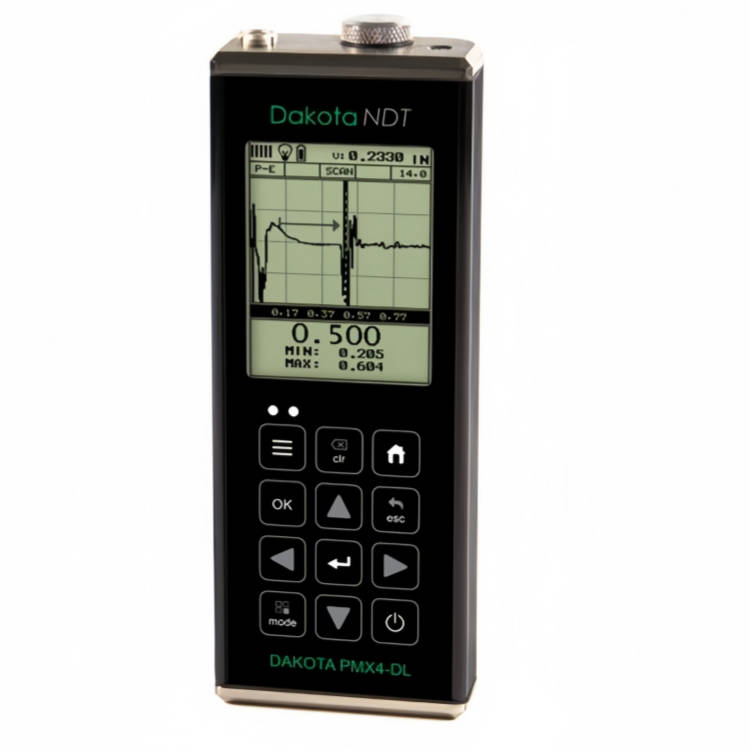

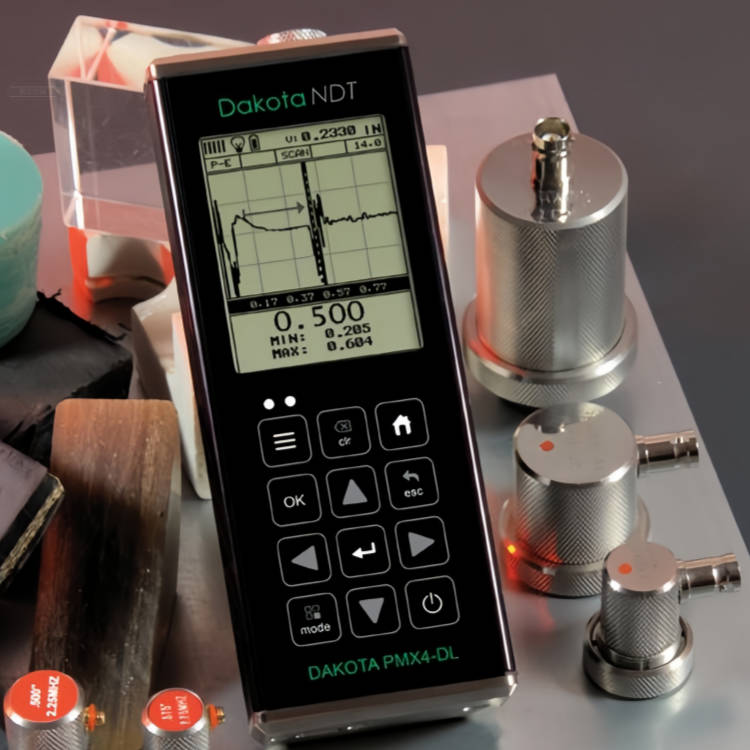

美国DAKOTA高穿透性A/B扫描超声波测厚仪PMX4-DL

美国DAKOTA公司PMX4-DL，替代HPXDL+，是专门设计用于测量难以穿透声波的厚度。提供多种高压脉冲发生器选项，以及针对低频探头(500kHz ~10MHz)进行调谐的滤波器，增加了应用列表中的材料类型，补充了产品应用范围。

美国DAKOTA ULTRASONICS公司PMX4-DL是专门设计用于测量难以穿透声波的厚度。这些材料因缺乏一致性、颗粒结构以及整体厚度大而难以穿透。 PMX4-DL提供多种高压脉冲发生器选项，以及针对低频探头(500kHz ~10MHz)进行调谐的滤波器，增加了应用列表中的材料类型，补充了产品应用范围。
可用于如玻璃纤维、碳纤维、铸件、橡胶、高密度聚乙烯、纤维增强塑料、铅以及所有钢和铝的厚度测量。典型应用包括测量玻璃纤维板、管道、储罐、航空复合材料、船体、传送带、复合塑料等。

符合NIST和MILSTD-45662A标准

仪器特点
采用FPGA技术的100Hz数字信号处理器平台设计
200v尖脉冲、400v方波脉冲、400v音频脉冲三种可调脉冲发生器
*大250Hz脉冲重复频率
可变脉冲宽度(尖、窄、宽)
110dB增益范围，手动和自动增益控制(AGC)，取决于测量模式的选择
时间相关增益(TDG)，具有可调的起点和斜率
可调阻尼(30、50、75、300、600、1500Ω)
1/8 VGA灰度显示屏(240x160像素)。可视区域62x45.7毫米。EL背光(开/关/自动)。 25Hz的屏幕刷新
单晶接触式和定制500kHz延迟块探头(500 kHz~10 MHz)
内置4GB SD存储卡
USB Type-C数据接口

技术参数
测量
测量范围(取决于被测物材质和致密性)
       接触式探头脉冲-回波模式：1.27mm～30.5m(钢)，2.54~127mm(复合材料)
       接触式探头回波-回波模式：2.54～914.4mm(钢)
      接触式探头回波-回波验证模式： 2.54～152.4mm(钢)
分辨率：0.1mm/0.01mm
声速范围：309.88～18542m/s
单位：公制或英制
校准：单点、两点、选中列表中材料类型

显示
显示屏：1/8英寸VGA灰色显示，240x160象素，可视区62x45.7mm，EL背光；
A-扫描：检波+/-(缺陷视场)，RF(全波视场)，25Hz刷新频率
B-扫描：基于时间的横截面视图，显示速度为每秒10到200个读数
大数字显示：标准厚度显示，数字高度17.78mm
厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见
稳定度指示：表示测量值的稳定性
功能状态指示：显示当前激活的功能

超声波参数
测量模式
脉冲-回波(P-E) 模式：接触式探头
回波-回波(E-E) 模式：接触式探头
回波-回波验证(E-EV)测量：接触式探头
脉冲：200v尖脉冲、400v方波脉冲、400v猝发声脉冲，均可通过可变脉冲宽度和电压设置进行调整
接收：根据测量模式在110dB范围内采用手动或自动
阻抗：30/50/75/300/600/1500Ω可调
计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时

探头
探头类型：延迟块、接触式和笔式单晶探头
频率范围：1~25MHz
LEMO接口，1.2米探头线

存储
容量：内置4GB SD卡
数据结构：网格(字母数字)和顺序(自动识别)
截屏功能：位图图形捕获，用于快速记录
数据输出：通过USB Type-C连接的计算机

功能
设置：64个用户自定义设置
闸门：可调3闸门，取决于测量模式
报警模式：上下限视听报警
快速扫描模式：每秒250个读数，当探头离开时显示*小值

其他
键盘：12个触摸键
电源：标配为三节5号碱性电池，电量状态指示。无操作五分钟后自动关机。USB Type-C供电
外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
工作温度：-10～60℃
尺寸重量：165x63.5x31.5mm，385g(包括电池)
符合NIST和MILSTD-45662A标准

美国DAKOTA高穿透性A/B扫描超声波测厚仪PMX4-DL探头参数

探头型号	频率	晶片直径	说明	用途
HPD1005/T-857-8608	500KHz	25.4mm	低频单晶延迟块探头	玻璃纤维、复合塑料、塑料、碳纤维、橡胶传送带
PSLM501/T-8040-0868	1MHz	12.7mm	单晶接触式探头	粗糙表面、铸件、坯料和挤压件
PSLM751/T-8060-0868	1MHz	19.1mm
PSLM101/T-8070-0868	1MHz	25.4mm
SLM5025/T-8040-1878	2.25MHz	12.7mm
SLM7525/T-8060-1878	2.25MHz	19.1mm
SLM1025/T-8070-1878	2.25MHz	25.4mm
SLM5050/T-8040-2878	5MHz	12.7mm
SLM7550/T-8060-2878	5MHz	19.1mm
SLM1050/T-8070-2878	5MHz	25.4mm

品牌：	美国Dakota NDT
型号：	高穿透性A/B扫描
加工定制：	否
测量范围：	1.27 - 914.4mm(钢) mm
测量误差：	0.1mm/0.01mm
测量分辨率：	0.1mm/0.01mm
数据存储：	内置4GB SD存储卡
工作频率：	1 - 5 MHz
