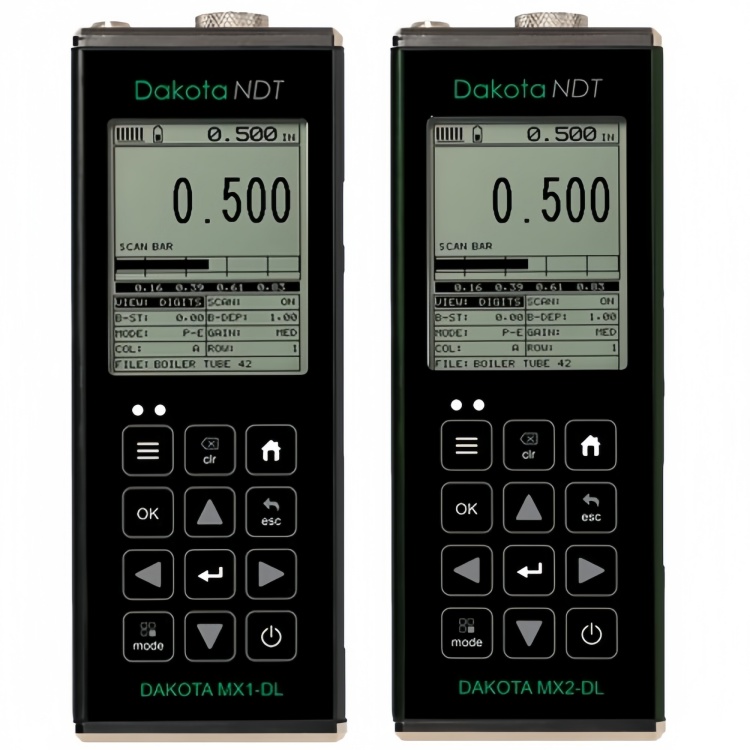

美国Dakota NDT带AB扫描功能超声波测厚仪MX1-DL / MX2-DL

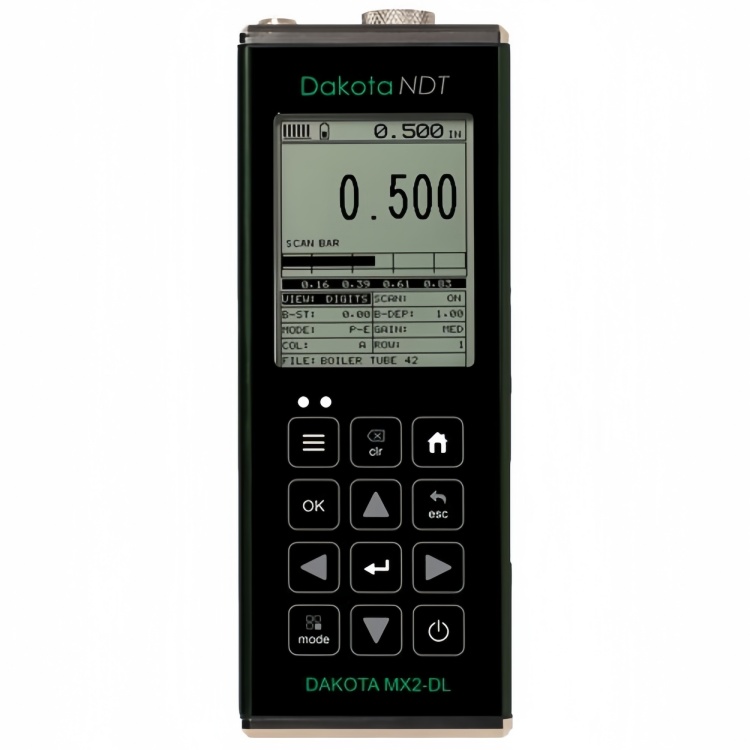

美国DAKOTA NDT 公司新推出的超声波测厚仪MX2-DL，替代MVX 带A/B扫描的大屏幕显示，能够满足先进的厚度应用。符合NIST和MILSTD- 45662A标准。

特点
采用FPGA技术的100Hz数字信号处理器平台设计
1/8英寸VGA灰色显示，240x160象素屏幕，25Hz刷新频率
手动或自动增益控制，根据测量模式选择(50dB增益范围)
内置于探头类型中的线性时间相关增益(TDG)

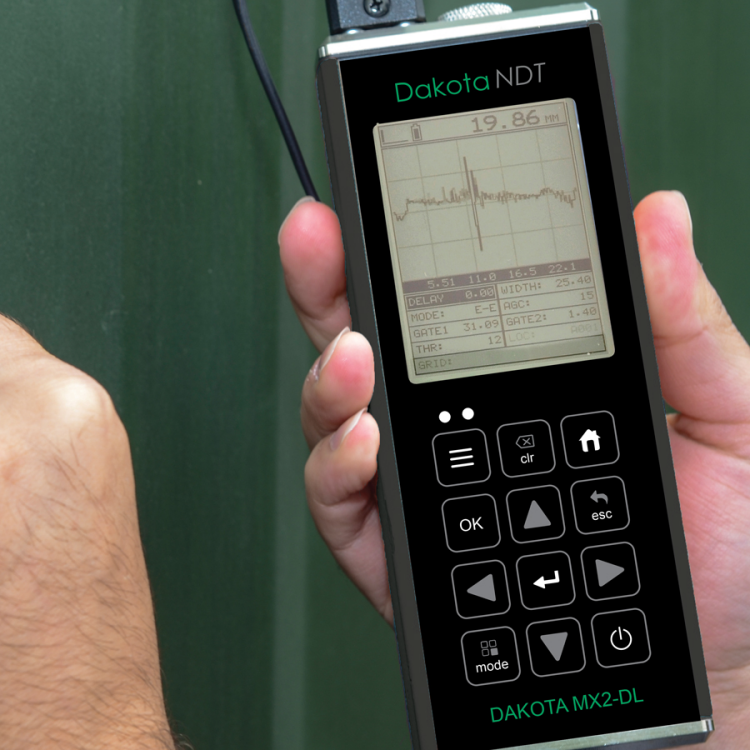

A-扫描(射频、整流)、B-扫描和大数字显示方式
两个独立的门
脉冲-回波(P-E)测量模式和回波-回波(E-E)测量模式
双晶探头
内置4GB SD卡
通过USB Type-C连接到计算机

测量
脉冲-回波(P-E)模式测量范围：0.63mm～30.48m(钢)
回波-回波(E-E)模式测量范围：2.54～152.4mm(钢，穿过涂层测量，随涂层厚度的不同，测量范围也会变化)
分辨率：0.01mm
声速范围：309.88～18542m/s
单位：公制或英制
校准：一点和两点校准方式

显示
显示屏：1/8英寸VGA灰色显示，240x160象素。可视区62x45.7mm，EL背光
A-扫描方式：检波+/-(缺陷视场)，RF(全波视场)。25Hz刷新频率
B-扫描方式：基于时间的横截面视图。显示速度为每秒10到200个读数

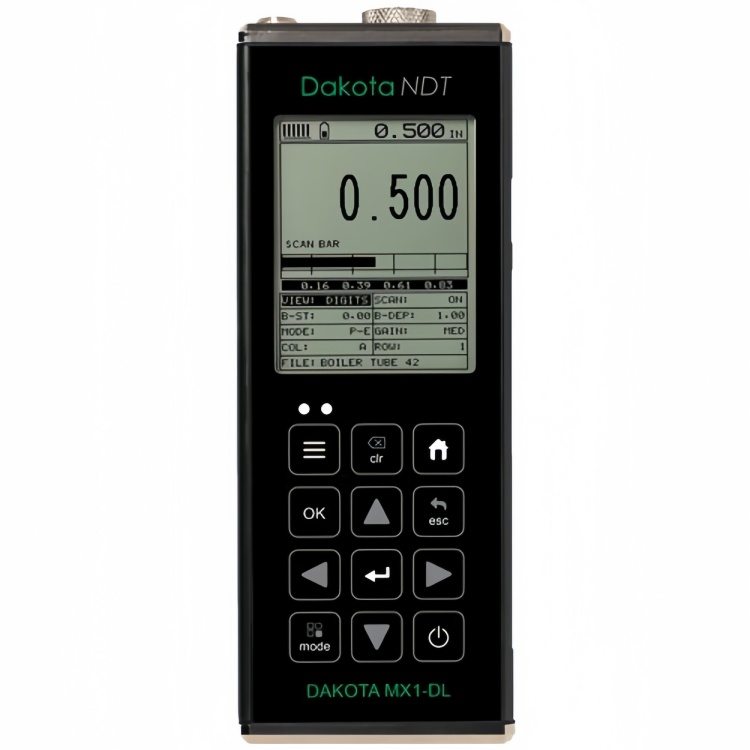

大数字方式：标准厚度显示，数字高度17.78mm
厚度条形扫描：速度10Hz，在B-扫描和大数字显示中可见
稳定度指示：表示测量值的稳定性

超声波参数
测量模式：脉冲-回波(P-E)模式，回波-回波(E-E)模式(穿过涂层)
脉冲：可调方波脉冲发生器
接收：根据选择模式在50dB范围内采用手动或AGC增益控制
计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时
脉冲重复频率：250Hz

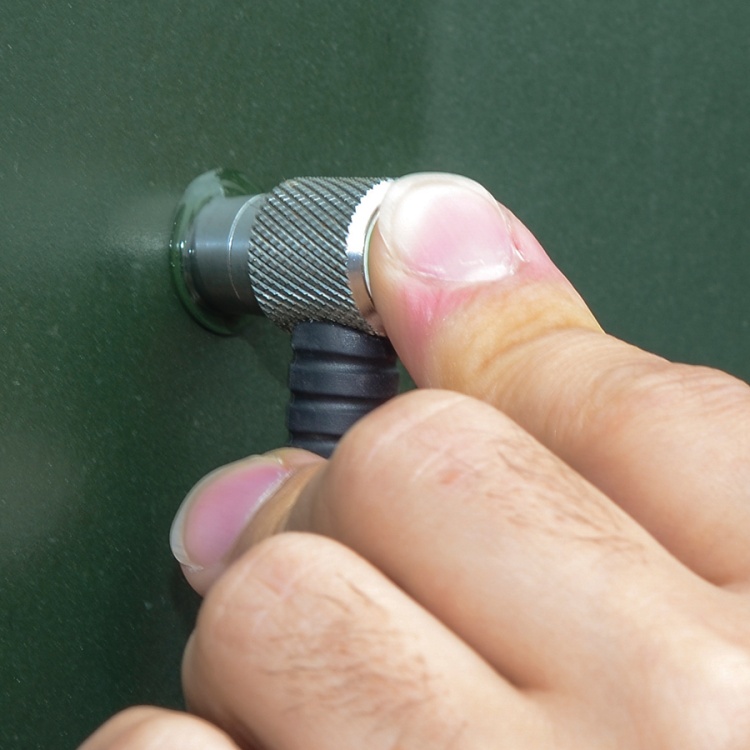

探头
频率范围：1~10MHz
双晶探头
LEMO接口，1.2米探头线

存储
容量：内置4GB SD卡
数据结构：网格(字母数字)
截屏功能：位图图形捕获，用于快速记录
数据输出：通过USB Type-C连接的计算机

功能
设置：64个用户定义设置，用户也可编辑出厂设置
探头类型可选：内置双路误差校正，提高线性度
闸门：两个独立闸门
报警模式：上下限视听报警
快速扫描模式：每秒250个读数，当探头离开时显示*小值

其他
键盘：12个触摸键
电源：标配为三节5号碱性电池，可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电
外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
工作温度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含电池385g
包装：ABS工程塑料箱
出厂证书：工厂校准可追溯到NIST和MILSTD- 45662A标准

美国Dakota NDT带AB扫描功能超声波测厚仪MX1-DL / MX2-DL探头参数

型号	频率	探头晶片直径	探头防磨面直径	测量范围	说明
T-102-2700	5.0MHz	6.35mm	9.53mm	1.0～152mm	标准高阻抗探头
T-101-2700	5.0MHz	4.76mm	6.35mm	1.0～50mm	小管径高阻抗探头
T-101-2000	5.0MHz	4.76mm	6.35mm	1.0～50mm	小管径探头
T-104-0000	1.0MHz	12.7mm	15.88mm	3.8～50.8mm(铸铁中)	铸铁探头
T-104-9700	3.5MHz	12.7mm	15.88mm	2.5～100mm	高阻抗探头
T-102-3300	7.5MHz	6.35mm	9.53mm	0.63～152mm	超薄探头
T-104-2700	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚高阻抗探头
T-104-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚探头
T-042-2700	5.0MHz	6.35mm	9.53mm	1.0～152mm	标准高温高阻抗探头，*高340℃
T-042-2000	5.0MHz	6.35mm	9.53mm	1.0～152mm	标准高温探头，*高340℃
T-044-2700	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚高温高阻抗探头，*高340℃
T-044-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚高温探头，*高340℃
T-212-2001	5.0MHz	6.35mm	9.53mm	1.0～152mm	超高温探头，*高480℃
T-214-2001	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚超高温探头，*高480℃

备注：
测试高温表面时需用高温耦合剂
在回波-回波(穿透涂层)测量模式下，高阻抗探头会有更好的表现
表中的测量范围为脉冲-回波模式测量范围

品牌：	美国Dakota NDT
型号：	MX1-DL / MX2-DL
加工定制：	否
测量范围：	0.63～508 mm
测量误差：	1%
测量分辨率：	0.01mm
数据存储：	4GB SD存储卡
工作频率：	1 -7.5 MHz
